TVP3020

Features: • Second-Generation Video Interface Palette• Supports System Resolutions of: 1600 * 1280 * 1, 2, 4, 8, 16, 24 Bits/Pixel @ 60-Hz and 72-Hz Refresh Rate 1280 * 1024 * 1, 2, 4, 8, 16, 24 Bits/Pixel @ 60-Hz and 72-Hz Refresh Rate 1024 * 768 * 1, 2, 4, 8, 16, 24 Bits/Pixel @ 6...

product image

TVP3020 Picture
See larger image
SeekIC No. : 004533918 Detail

TVP3020: Features: • Second-Generation Video Interface Palette• Supports System Resolutions of: 1600 * 1280 * 1, 2, 4, 8, 16, 24 Bits/Pixel @ 60-Hz and 72-Hz Refresh Rate 1280 * 1024 * 1, 2, 4,...

TVP3020 Data Sheet

floor Price/Ceiling Price

Get Latest Price
Part Number:
TVP3020
Supply Ability:
5000

Price Break

  • Qty
  • 1~5000
  • Unit Price
  • Negotiable
  • Processing time
  • 15 Days
Total Cost: $ 0.00

SeekIC Buyer Protection PLUS - newly updated for 2013!

  • Escrow Protection.
  • Guaranteed refunds.
  • Secure payments.
  • Learn more >>

Month Sales

268 Transactions

Rating

evaluate  (4.8 stars)

Upload time: 2024/11/23

add to my favourite

Payment Methods

All payment methods are secure and covered by SeekIC Buyer Protection PLUS.

Notice: When you place an order, your payment is made to SeekIC and not to your seller. SeekIC only pays the seller after confirming you have received your order. We will also never share your payment details with your seller.
Product Details

Description



Features:

• Second-Generation Video Interface Palette
• Supports System Resolutions of:
  1600 * 1280 * 1, 2, 4, 8, 16, 24 Bits/Pixel @ 60-Hz and 72-Hz Refresh Rate
  1280 * 1024 * 1, 2, 4, 8, 16, 24 Bits/Pixel @ 60-Hz and 72-Hz Refresh Rate
  1024 * 768 * 1, 2, 4, 8, 16, 24 Bits/Pixel @ 60-Hz and 72-Hz Refresh Rate
  And lower resolutions
• Direct-Color Modes:
   24-Bit/Pixel with 8-Bit Overlay
  16-Bit/Pixel (5, 6, 5) XGA Configuration
  16-Bit/Pixel (6, 6, 4) Configuration
  15-Bit/Pixel With 1 Bit Overlay (5, 5, 5, 1) TARGA Configuration
  12-Bit/Pixel With 4 Bit Overlay (4, 4, 4, 4)
• True-Color Modes:
  24-Bit/Pixel With Gamma Correction
  16-Bit/Pixel (5, 6, 5) XGA Configuration With Gamma Correction
  16-Bit/Pixel (6, 6, 4) Configuration with Gamma Correction
  15-Bit/Pixel (5, 5, 5) TARGA Configuration With Gamma Correction
  12-Bit/Pixel (4, 4, 4) With Gamma Correction
• RCLK/SCLK/LCLK Data Latching Mechanism Allows Flexible Control of VRAM Timing
• Direct Interfacing to Video RAM
• Support for Split Shift Register Transfers
• 64-Bit-Wide Pixel Bus
• On-Chip Hardware Cursor:
  64 * 64 * 2 Cursor (XGA Functionally Compatible)
  Full-Window Crosshair
  Dual-Cursor Mode
• 135-, 175-, and 200-MHz Versions
• Supports Overscan for Creation of Custom Screen Borders
• Versatile Pixel Bus Interface Supports Little- and Big-Endian Data Formats
• Windowed Overlay and VGA Capability
• Color-Keyed Switching of Direct Color and Overlay
• On-Chip Clock Selection
• Internal Frequency Doubler
• Triple 8-Bit D/A Converters
• Analog Output Comparators
• Triple 256 * 8 Color Palette RAMs
• RS-343A Compatible Outputs
• Direct VGA Pass-Through Capability
• Palette Page Register
• Horizontal Zooming Capability
• Software Downward Compatible With IMSG176/8 and Bt476/8
• Directly Interfaces to Graphics Processors
• EPIC 0.8-m CMOS Process


Pinout

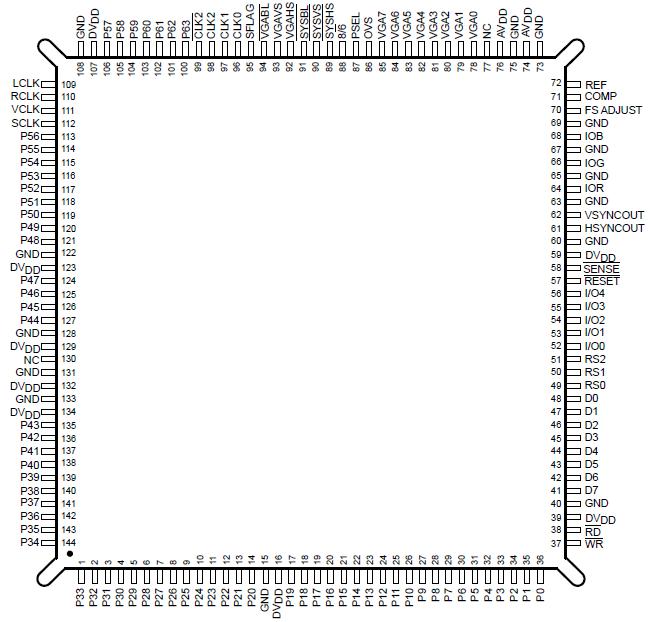

Connection Diagram


Specifications

Supply voltage, VDD (see Note 1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 V
Input voltage range, VI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5 V to VDD + 0.5 V
Analog output short-circuit duration to any power supply or common . . . . . . . . . . . . .unlimited
Operating free-air temperature, TA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0°C to 70°C
Storage temperature range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65°C to 150°C
Junction temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175°C
Case temperature for 10 seconds: FN package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260°C
Lead temperature 1,6 mm (1/16 inch) from case for 10 seconds . . . . . . . . . . . . . . . . . . .260°C
